Ныне популярные и распространенные коммерческие автомобили марки ГАЗ укомплектованы двигателями УМЗ, производимыми на Ульяновском моторном заводе.

Немного истории

Свое начало Ульяновский моторный завод берет с далекого 1944 года, и лишь в 1969 г. предприятием был выпущен первый двигатель марки УМЗ. До шестьдесят девятого года завод занимался производством малолитражных двигателей УМЗ-451 и их комплектующих. двигатель 4216 С момента выпуска первого мотора они верой и правдой служат на грузовых автомобилях, авто с повышенной проходимостью, на небольших автобусах. В 1997 году главным потребителем моторов стал АвтоГАЗ, который укомплектовывал агрегатами УМЗ большинство моделей линейки «ГАЗель».

Конструкционные особенности

На данный момент имеется широкий ассортимент ДВС модельного ряда УМЗ, установка которых осуществляется на разные модели автомобилей «Соболь», УАЗ, «ГАЗель». Устанавливаемые двигатели имеют ряд общих черт, но могут отличаться некоторыми деталями и принципами работы:

  • Карбюраторные и инжекторные.
  • Четырехцилиндровые с рядным расположением.
  • Мощностью 89-120 л. с.
  • Экологические стандарты «Евро-0», «Евро-3», «Евро-4».

Все двигатели легкие, малогабаритные и надежные. Их отличает доступная стоимость.

Одной из особенностей двигателя можно назвать оригинальную конструкцию блока цилиндров, отлитого из алюминия, с впрессованными гильзами из серого чугуна. Коленчатые валы моторов всех модификаций при изготовлении проходят закалку коренных и шатунных шеек токами высокой частоты. Самоподжимной резиновый сальник уплотняет заднюю часть коленвала.

Модификации модельного ряда

Моторы УМЗ имеют две линейки силовых агрегатов, разработанные для оснащения различных автомобилей.

Автомобили семейства «ГАЗель» комплектуются следующими моделями: УМЗ-4215; УМЗ-4216; УМЗ-42161; УМЗ-42164 «Евро-4»; УМЗ-421647 «Евро-4»; УМЗ-42167.

Основная часть двигателей выходит в свет в нескольких вариациях, которые отличаются своей комплектацией, мощностными и экономичными показателями. На данный момент прекратилось производство агрегатов, работающих на бензине с октановым числом 80. двигатель газель 4216

Все двигатели разработаны под 92 и 95 бензин, а также с возможностью работы на газу.

Данный обзор посвящается силовой установке УМЗ-4216, будут подробно изложены его характеристики и свойства.

Плюсы

К достоинствам мотора по праву относят максимальный крутящий момент на пониженных оборотах, отличные технические характеристики, а также легкость в обслуживании узлов и агрегатов. Двигатель 4216 стал первым отечественным прибором, который имеет гарантийный срок при монтаже на него газового оборудования.

Модернизация

Агрегат оснащен микропроцессорной системой управления работой впрыска топливной смеси и системы зажигания. Детонационный и кислородный датчики двигателя 4216 напрямую влияют на работу комплексной электронно-контролирующей системы и агрегата в целом. Для изменения экономических характеристик и повышения конкурентоспособности в силовую установку были внесены следующие конструктивные дополнения:

  • Для повышения эксплуатационных показателей была увеличена степень сжатия в цилиндрах.
  • Чтобы уменьшить расход масла, модернизировали систему отвода картерных газов.
  • Надежность мотора обеспечена за счет применения усовершенствованных деталей и материалов.

В то же время агрегат не изменился в плане габаритных параметров и стандартных характеристик (объем рабочий – 2,89 л, ход поршней, размер цилиндров).

Впервые двигатель ГАЗ-4216 стал укомплектовываться деталями импортного производства, что только повысило качество работы и долговечность в эксплуатации. На силовой агрегат установили свечи запала и топливные форсунки производства фирмы "Сименс", а также датчик положения дросселя немецкого производства "Бош".

Основные неисправности УМЗ

Ранее наиболее частой поломкой двигателя было повреждение впускного коллектора. Как утверждали разработчики, на двигатель 4216 устанавливался коллектор, изготовленный из непрочного материала. Но уже в 2010 году этот недостаток был исправлен за счет применения более качественного материала.

В системе охлаждения тоже был обнаружен изъян. газель с двигателем умз 4216 На средних оборотах двигателя и при движении автомобиля со скоростью 60 км/ч температура охлаждающей жидкости была в норме, но стоило только снизить скорость или попасть в дорожную пробку, как двигатель 4216 стремительно набирал температуру, вплоть до закипания охлаждающей жидкости. Причина крылась в электромагнитной муфте, которая включала вентилятор принудительного охлаждения.

Технические параметры

Двигатель работает на бензине марки АИ с числом октана 92 и 95. Четырех цилиндровый, с рядным размещением цилиндром, восьмиклапанный. Цилиндры имеют следующий рабочий порядок – 1243. Диаметр его составляет сто миллиметров, а перемещение поршня – 92 миллиметра. Объем двигателя равен 2,89 литра, он развивает мощность 123 «лошадки» при четырех тысячах оборотов. Степень сжатия мотора – 8,8. Максимальный крутящий момент составляет 235,7 при 2000-2500 оборотах за минуту.

«ГАЗель» с двигателем УМЗ-4216 может развивать максимальную скорость 140 километров в час, что для такого класса авто является неплохим показателем. Расход топлива зависит от загруженности автомобиля, манеры вождения и дорожных условий, но в целом выглядит так: при скорости 90 километров в час – 10,4 литра. При движении на скорости 120 км/ч – 14,9 л.

Система питания

Состоит из устройства подачи топлива и различных топливопроводов, форсунок, топливных и воздушного фильтров, патрубков подвода воздуха и ресивера, регулятора холостого хода.

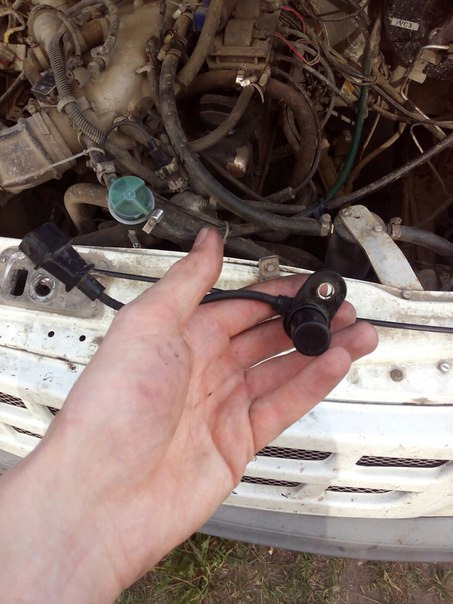

Управление подачей топлива осуществляется с помощью разнообразных датчиков: температурный элемент нагнетаемого воздуха, датчики положения коленчатого и распределительных валов, деталь абсолютного давления, положения заслонки дросселя. двигатель умз 4216 с гидрокомпенсаторами Система управления подачи также оснащена кислородным индикатором. Последний установлен в выхлопной системе перед нейтрализатором. Двигатель 4216 (инжектор) для большей надежности и долговечности должен работать только на качественном бензине с учетом регулярной замены топливных фильтров и периодической диагностикой топливной аппаратуры. Автомобилисты говорят, что при грамотной эксплуатации суммарный ресурс силового агрегата может достигать 500 тысяч километров. Такой особенностью отличаются и инжекторные установки Заволжского моторного завода (имеются в виду двигатели ЗМЗ 405 и 406).

Газораспределительный механизм

В 2010 году на Ульяновском заводе бензиновый мотор претерпел процесс модернизации газораспределительного механизма. В целом это коснулось изменения профиля кулачка распредвала, что способствовало увеличению хода клапана на один миллиметр. Эти нововведения были необходимы для улучшения устойчивой работы агрегата на холостом ходу, а также для достижения норм и требований стандарта «Евро-3».

Пружины клапанов при этом не претерпели изменений, и это привело к тому, что действующее усилие на пружины пересекло норму, и теперь было равно 180 кгс. При установке обычного комплекта штанг на новый двигатель до достижения состояния прогретого двигателя прослушивались стуки гидрокомпенсаторов.

Для того чтобы предотвратить данную проблему, следует изменить усилие пружин путем демонтажа внутренних пружин клапанов.

Преимущества штанг с гидрокомпенсаторами

Двигатель УМЗ-4216 с гидрокомпенсаторами не требует дополнительного обслуживания по причине отсутствия возникновения зазоров клапанов на протяжении всего периода эксплуатации. За счет этого заметно снижается уровень шума. Высокие обороты двигателя теперь не несут критический характер, так как в конструкции гидрокомпенсаторов заложен фактор стабилизации появления критических нагрузок. Степень износа сопрягающихся поверхностей деталей механизма существенно снижается. Вследствие оптимизации газораспределительных фаз вредные примеси отработанных газов стабильно низкие весь период эксплуатации.

Вентиляция картера

Мотор снабжается системой вентиляции полости картера закрытого типа. Часть газов, проходящих через компрессионные кольца, отводится во впускной коллектор комбинированным способом. Работа системы осуществляется за счет разности давлений между картером и впускным трактом. В момент, когда двигатель 4216 работает в режиме повышенных нагрузок, газы отводятся через специальную большую газель ветвь.

4216 двигатель цена

По малой ветви отвод газов происходит в момент работы установки на холостом ходу и при минимальных нагрузках.

В передней крышке блока толкателей установлен регулятор тяги системы вентиляции, который выполняет функцию отделения микрочастиц масла от газов и служит для предотвращения попадания в картер пыли в момент повышения тяги в системе впуска.

Масло

Система смазки двигателя – комбинированного типа (разбрызгиванием и под воздействием давления). Масло, которое всасывает масляный насос из поддона, проходит через масляные каналы в корпус масляного фильтра. Затем оно поступает в полость второй перемычки блока, а оттуда – в магистраль. На коренные шейки коленвала и распредвала масло поступает из масляной магистрали.

двигатель 4216 инжекторШатунные шейки смазываются за счет поступления масла по каналам от коренных подшипников. По такому принципу происходит смазка деталей газораспределительного механизма.

Объем заливаемого масла в картер двигателя составляет 5,8 литра.

Охлаждающая система

Система охлаждения закрытая, водяная. Состоит из водяного насоса (помпа), термостата, водяной рубашки в блоке цилиндров и головке, охлаждающего радиатора, бачка-расширителя, вентилятора принудительного охлаждения, соединительных патрубков и радиатора отопителя салона.

двигатель газ 4216

Двигатель «ГАЗель» 4216 в зависимости от модификации может иметь отличительные особенности по способу подключения расширительного бачка и радиатора отопителя.

В данное время стоимость двигателя будет варьироваться в зависимости от года выпуска и от его модификации. К примеру, первая комплектация с наличием генератора и стартера, со сцеплением диафрагменного типа, с плоскими опорными кронштейнами под обновленную раму будет стоить порядка 130 тысяч рублей.

Если приобретать с рук 4216 двигатель, цена существенно снизится (в зависимости от пробега авто).

Итак, мы выяснили, какие имеет технические характеристики агрегат Ульяновского завода УМЗ-4216.
